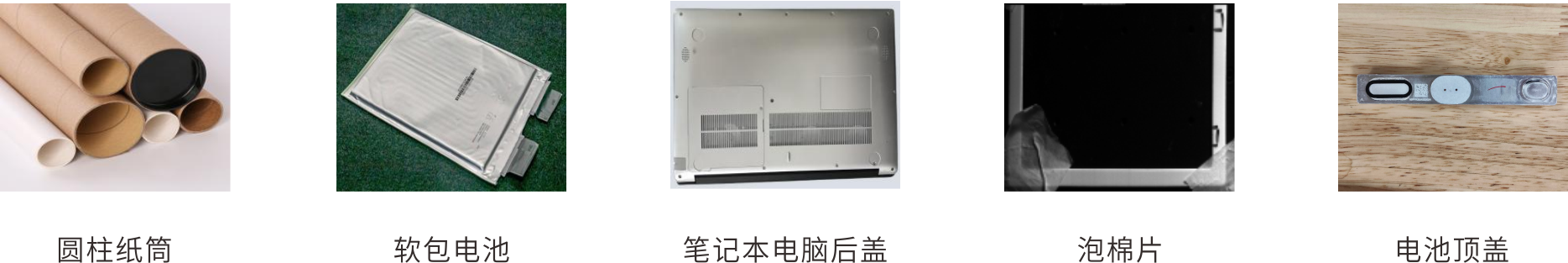

应用领域

检测原理

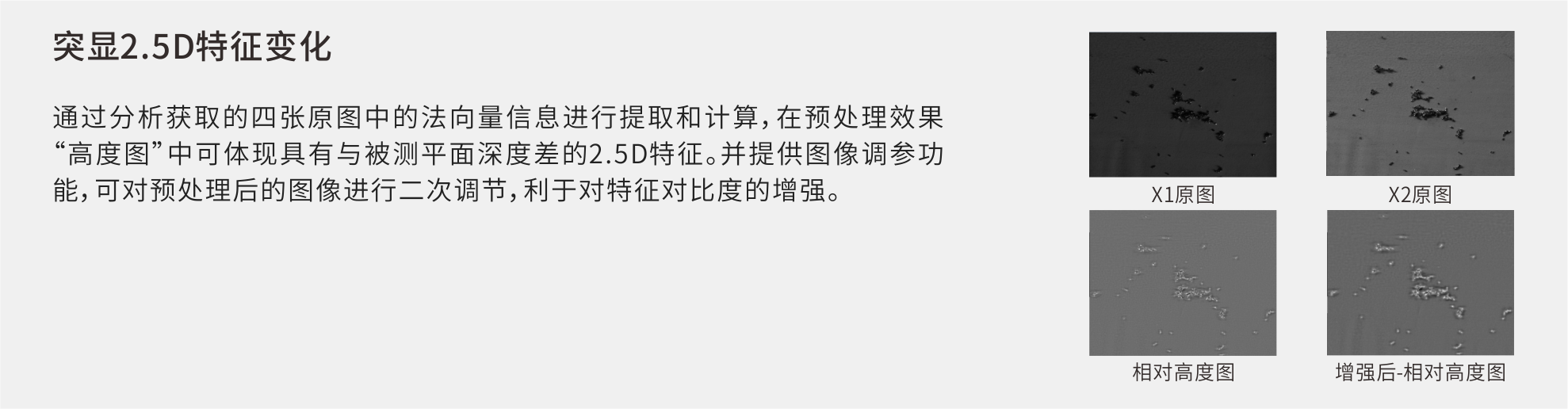

利用光度立体技术，通过阴影恢复表面的相对高度特征，获取表面的2.5D特征以及多种面型特征

使用一个相机和几个发光强度相同的光源，保持相机和拍摄物体静止，通过改变光源方向，同时拍摄不同光源照射条件下的一组图像

通过图像预处理技术，进一步增强表面特征，并推导出物体表面的深度信息

线扫成像系统区别于面阵成像，具有更高精度、支持产品幅宽更大、检测速度更快、运动检测等特点

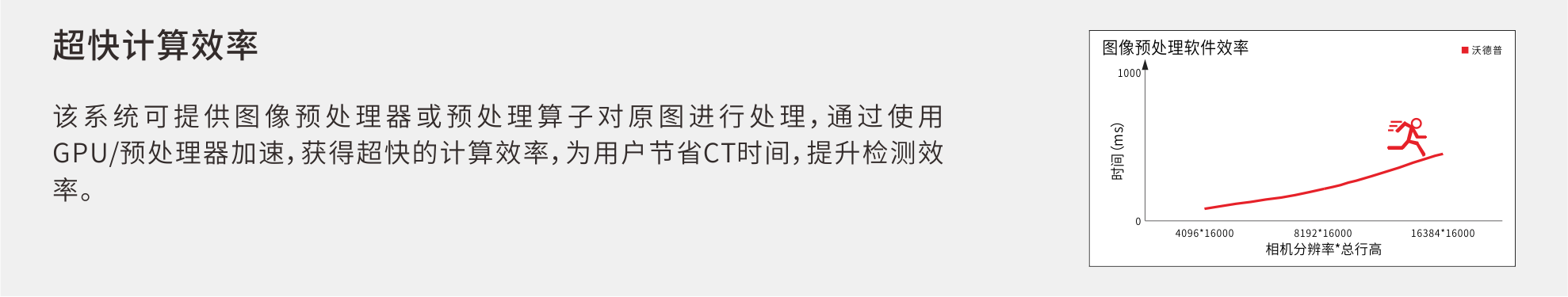

图像预处理软件

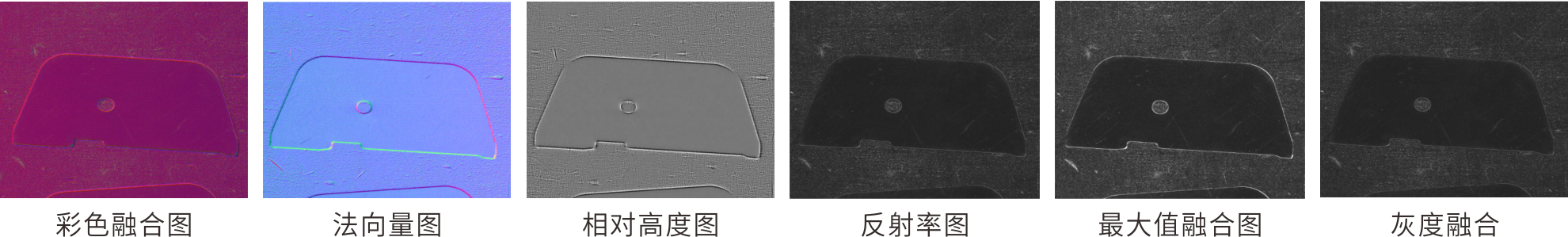

提供7种预处理效果：法向量图、反射率图、相对高度图、曲率图、最大值融合图、灰度融合图、彩色融合图

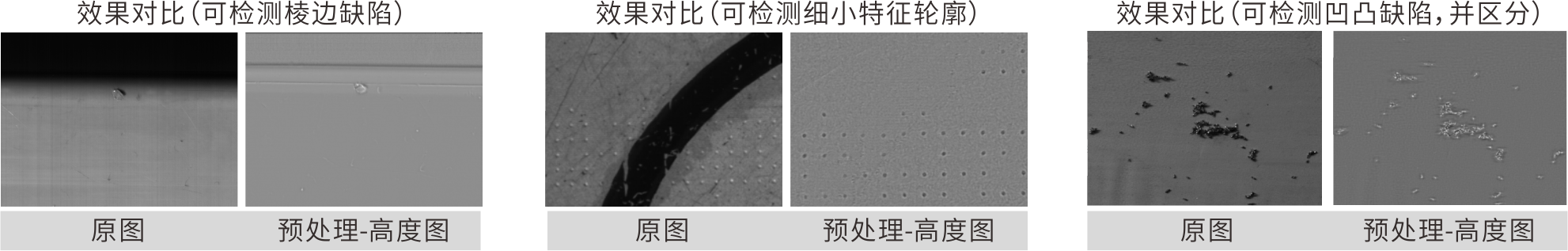

可通过不同的预处理图，分别获取产品表面的划痕、脏污、异物、凹凸等信息

图像预处理软件可通过参数调试，强化缺陷特征，让缺陷成像效果更突出

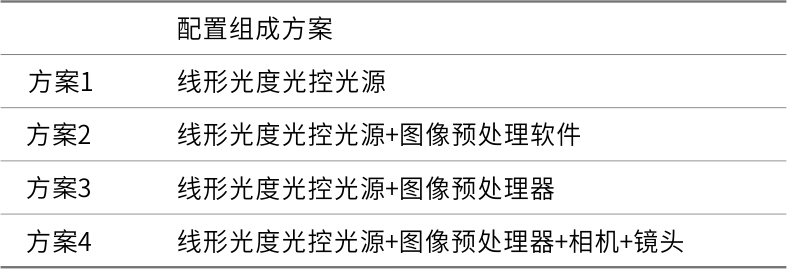

线阵检测流程及配套方案

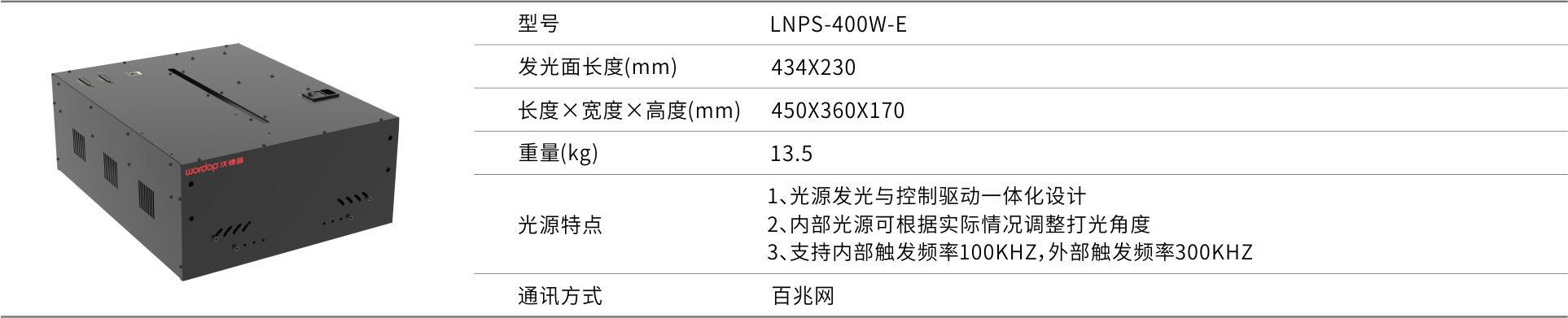

方案1：光度光控光源+图像预处理软件

方案2：光度光控光源+图像预处理软件+相机+镜头

方案3：光度光控光源

线阵检测流程及配套方案

方案1：面阵光度光源+逻辑数字控制器+图像预处理软件

方案2：面阵光度光源+逻辑数字控制器+图像预处理软件+相机+镜头

方案3：面阵光度光源+逻辑数字控制器

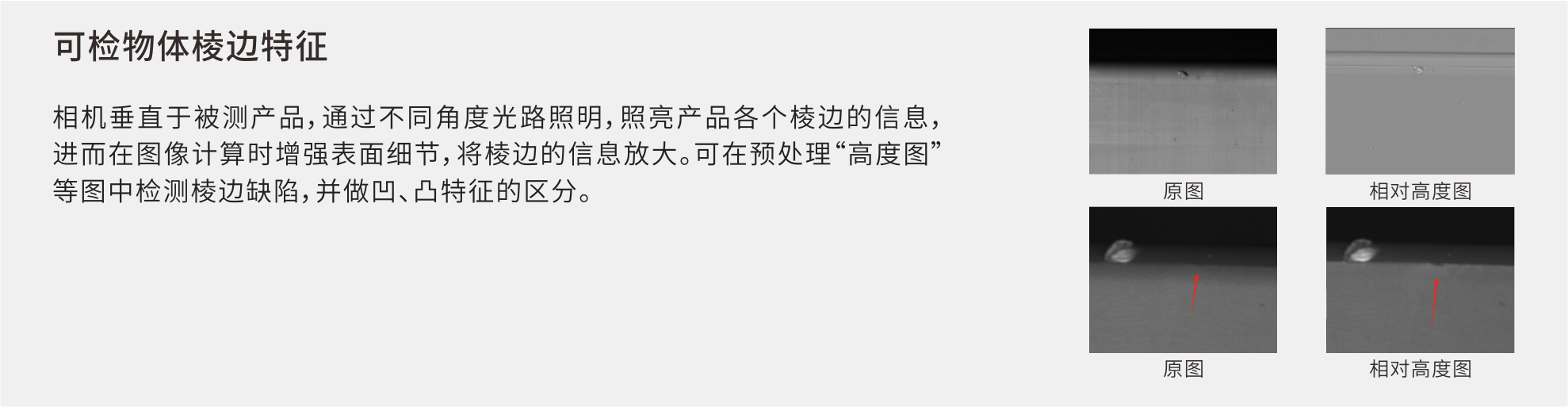

哪吒光度成像系统特点
