盘古分时成像系统
线扫检测时，通过相机与光源控制器配合，控制多组光源分别进行高速亮灭切换，一次扫描即可获取不同光源对应图像，从而完成在单工位实现多工位检测效果，节省设备空间及成本，大大提升检测效率。

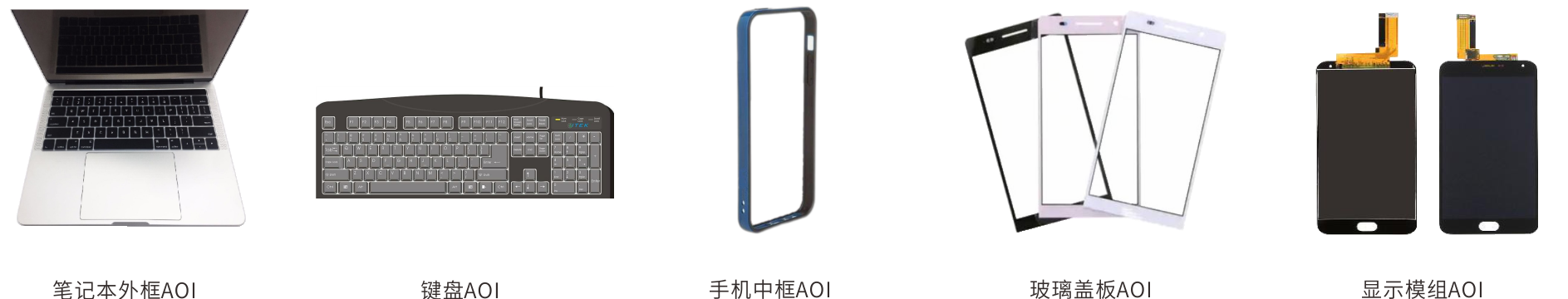

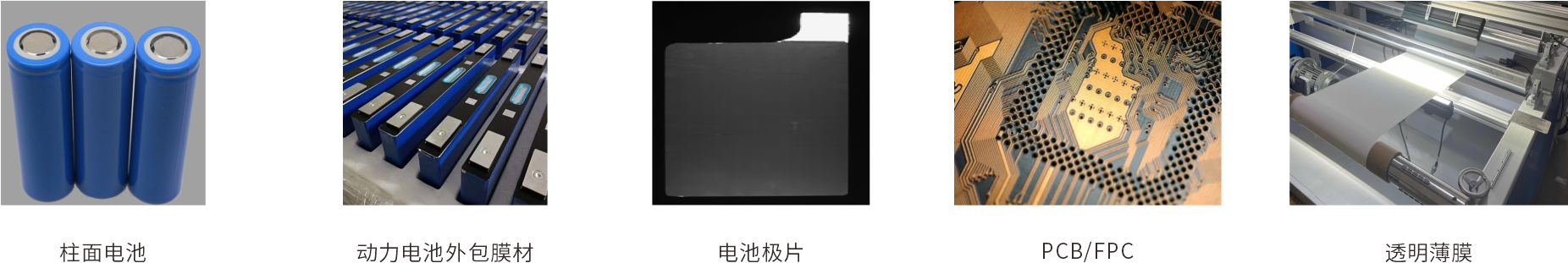

应用案例

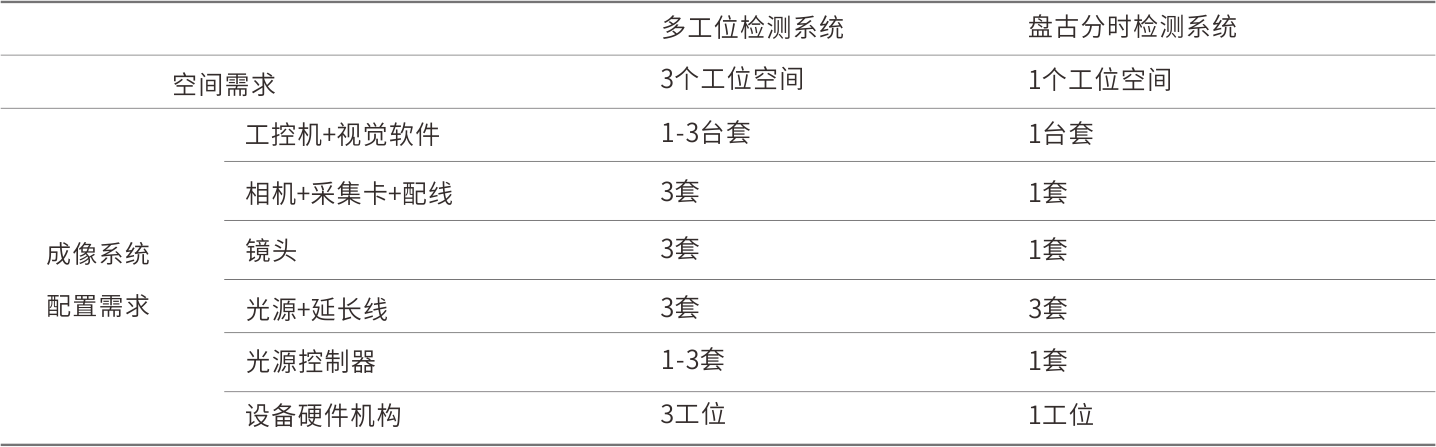

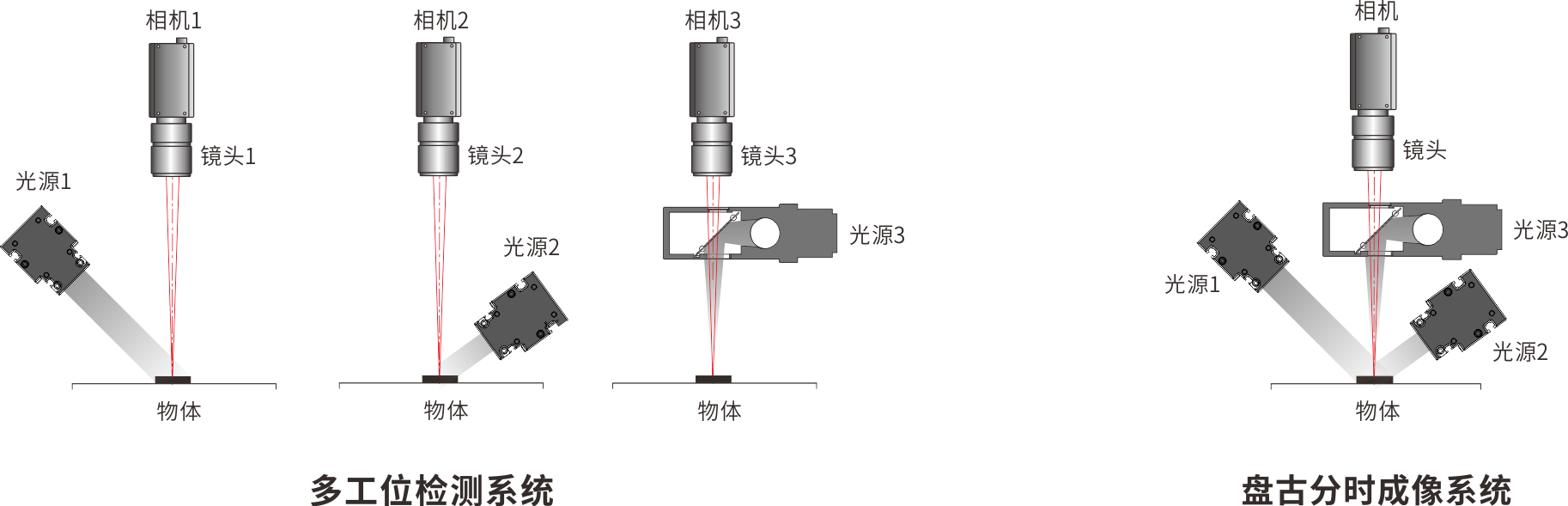

多工位检测系统VS盘古分时成像系统
举例：1台在线设备，有3个线阵检测工位
盘古分时成像系统分类

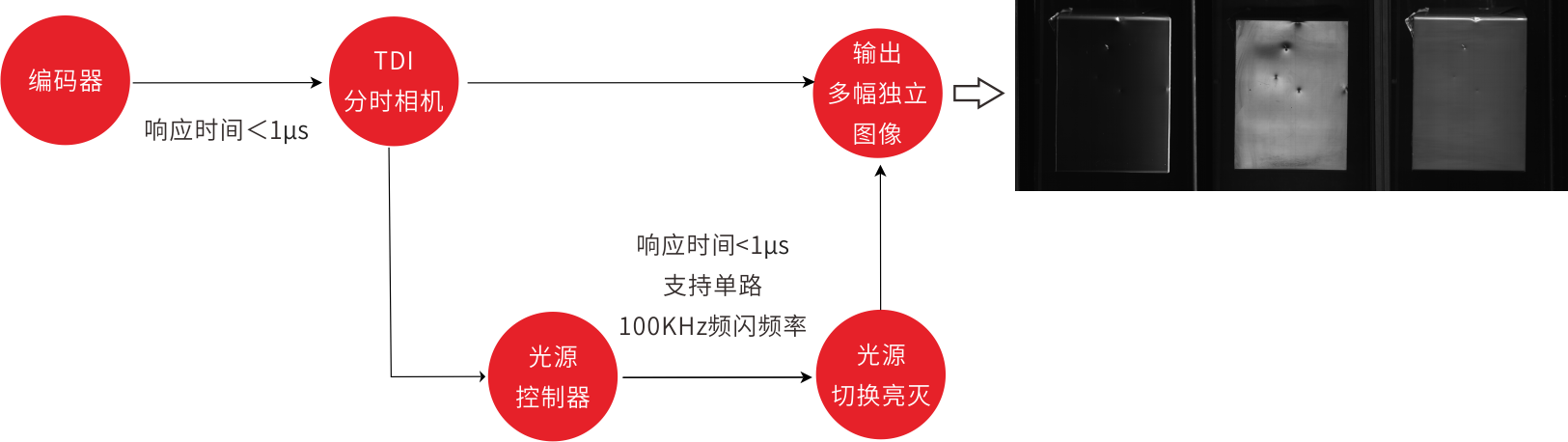

盘古TDI分时成像流程
TDI分时系统特点
使用TDI技术方案，提升整体感光能力，高速运动场景下优选
可直接输出多路光源图像，图像间互不干涉，效率更高
支持4组光源依次进行分时频闪，可形成明场、暗场、明暗场、透射场等照明方式

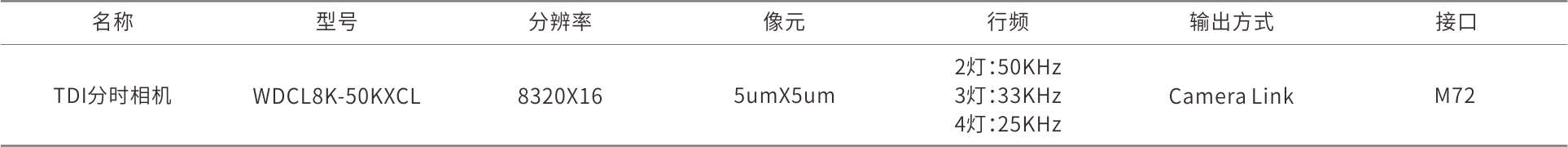

TDI相机说明

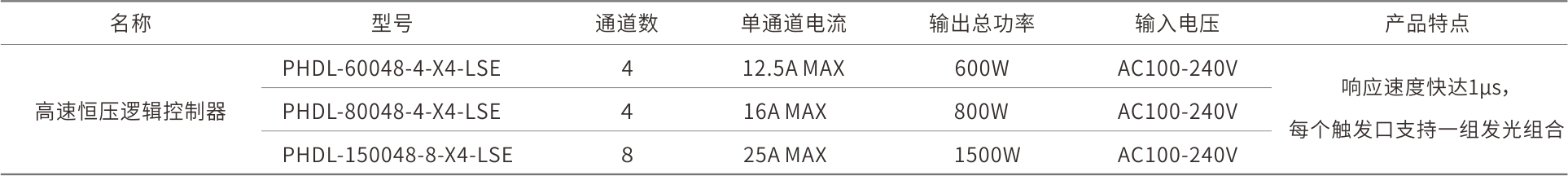

TDI控制器说明
注：
1、控制器详细参数，请查看P195-196
2、光源选型请参考P31-48
3、匹配线材参考P197:分时延长线及分时转接延长线
盘古单线分时成像流程
单线分时系统特点
支持匹配不同品牌、不同分辨率的单线相机，适用场景更广
光源频闪逻辑可自由组合，根据需求进行灵活设置
支持多个相机同步拍摄，光源和相机数量支持扩展
单线相机说明

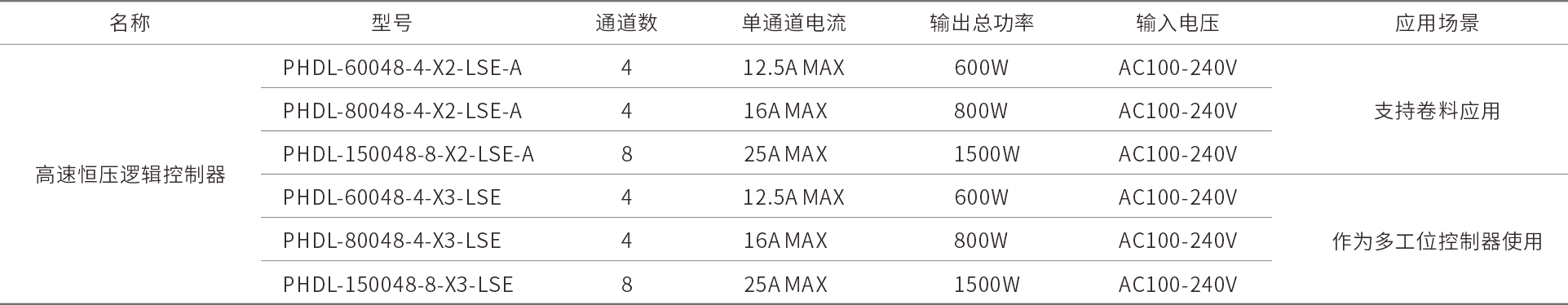

逻辑控制器说明
注：
1、控制器详细参数，请查看P195-196
2、光源选型请参考P31-48，光源频闪时功率需要按照常亮功率的1.3倍计算，是否满足控制器的功率要求
3、匹配线材参考P197:分时延长线及分时转接延长线
4、如有详细问题请联系沃德普技术支持
