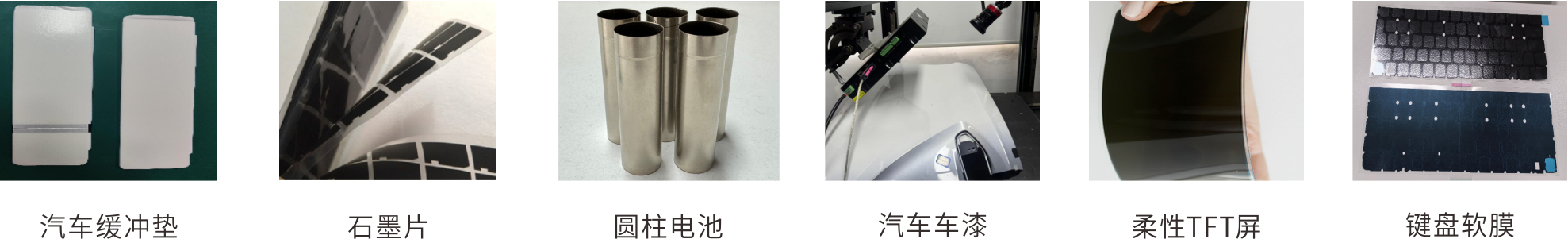

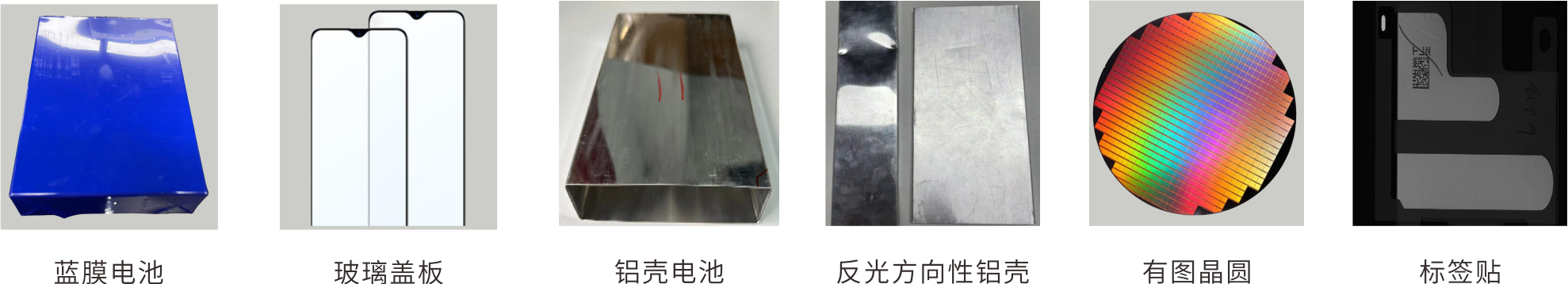

应用领域









检测流程







检测原理

采取相位偏折技术（又称“条纹反射法“）对于获取的图像进行计算和特征放大

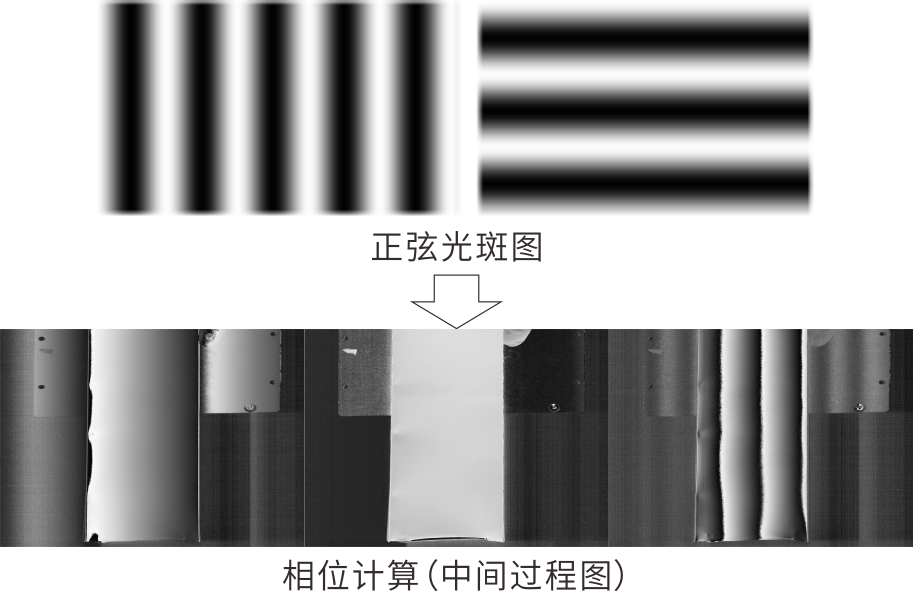

可以变换成X和Y方向4张不同相位的正弦光斑

利用相机采集被测物表面经过调制的弯曲条纹，进行相机标定

再将得到的调制条纹图进行数学计算，转换为高度关系

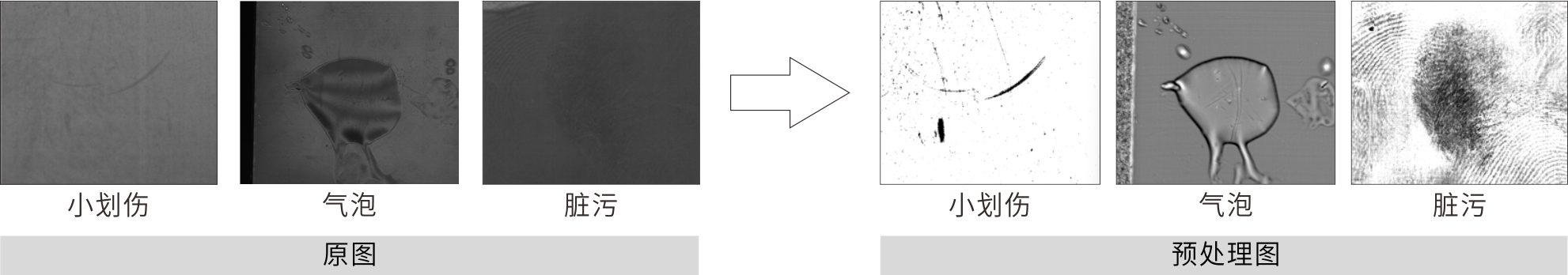

预处理效果（例）

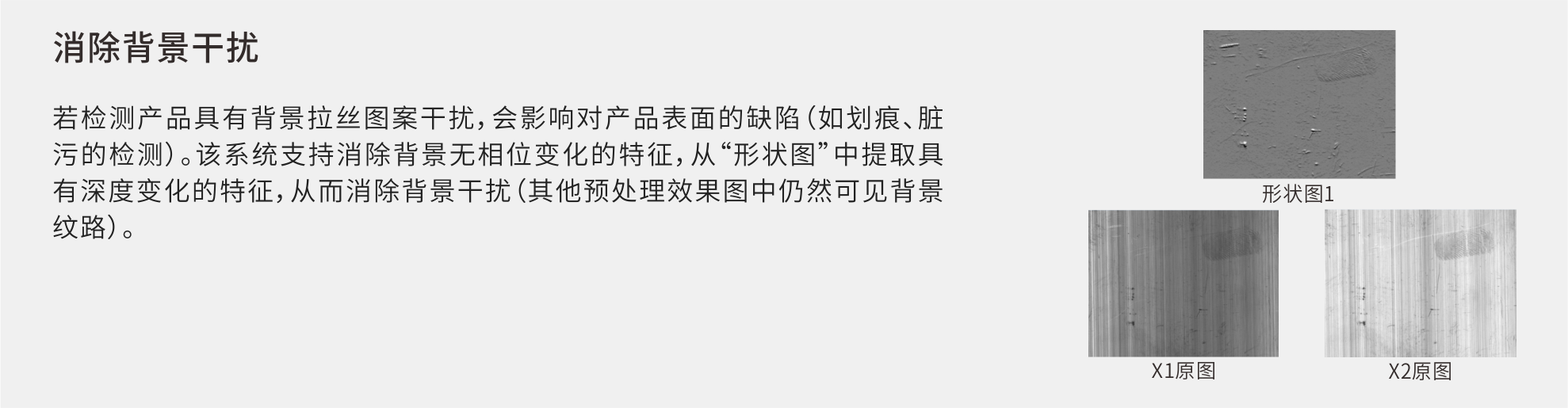

可通过不同的预处理图，分别获取产品表面的划痕、脏污、异物、凹凸等信息

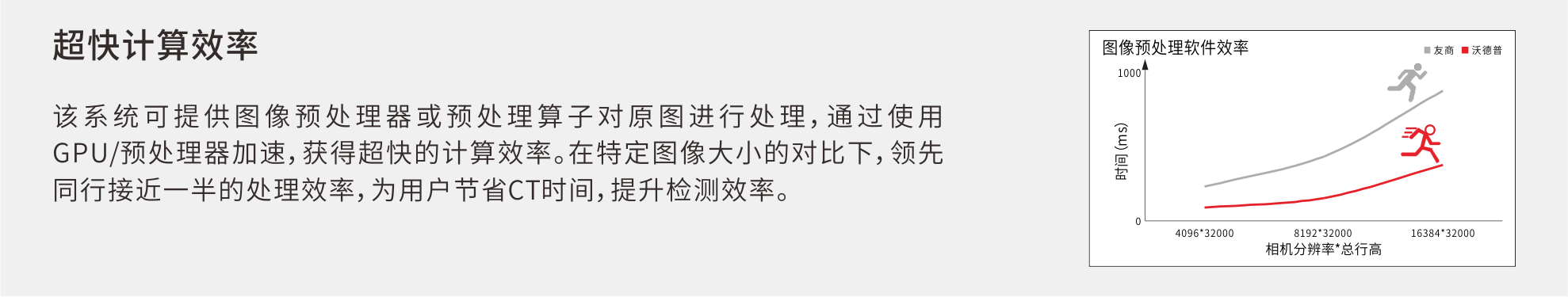

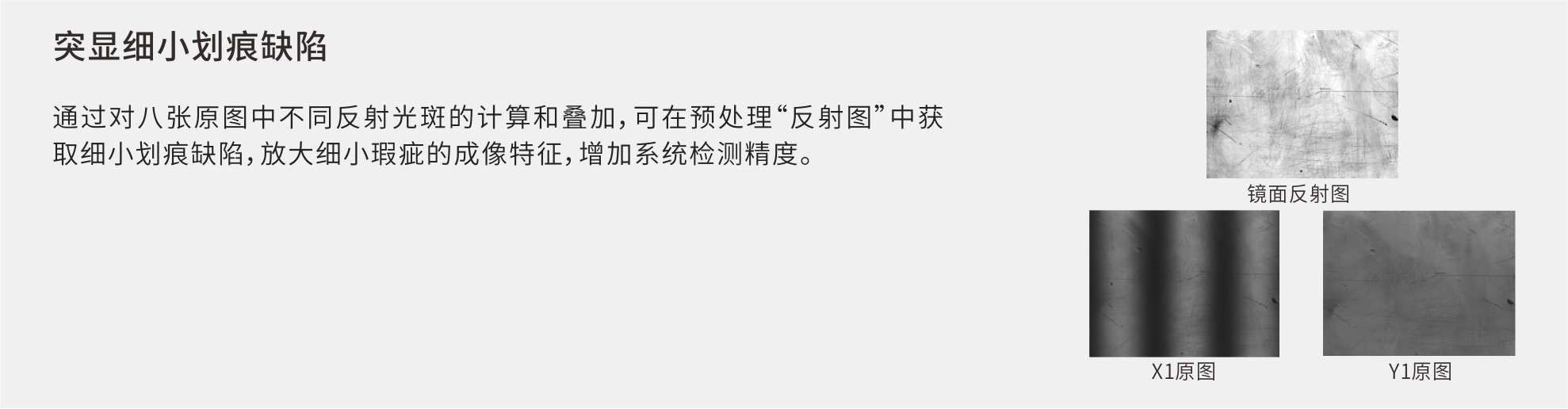

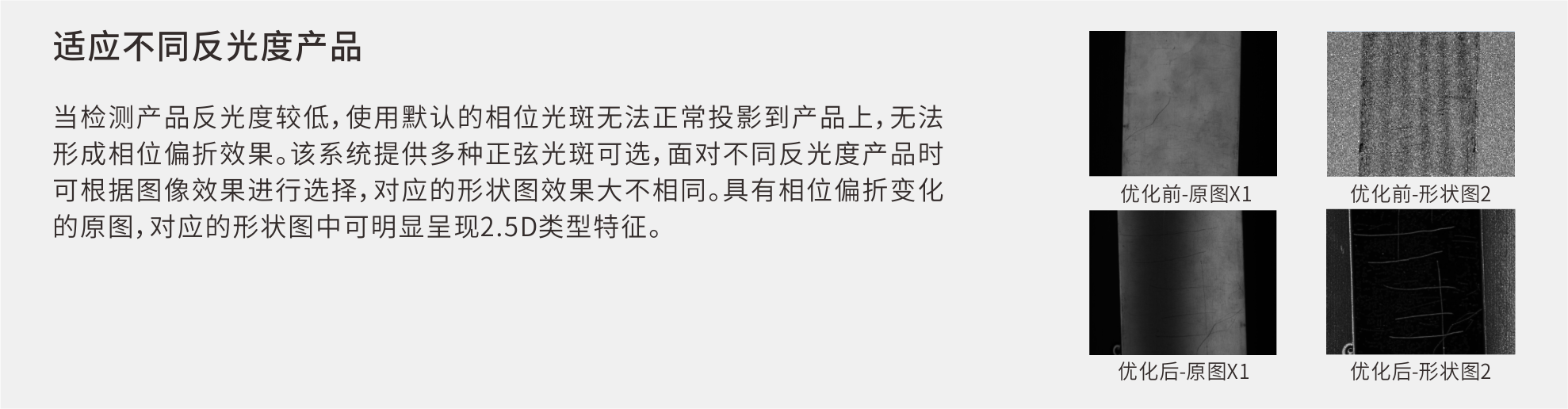

悟空相位成像系统特点

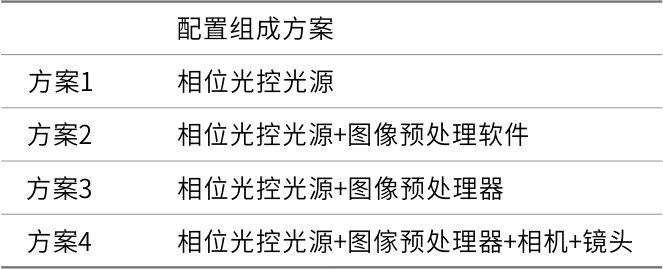

悟空相位成像系统组成方案及单元

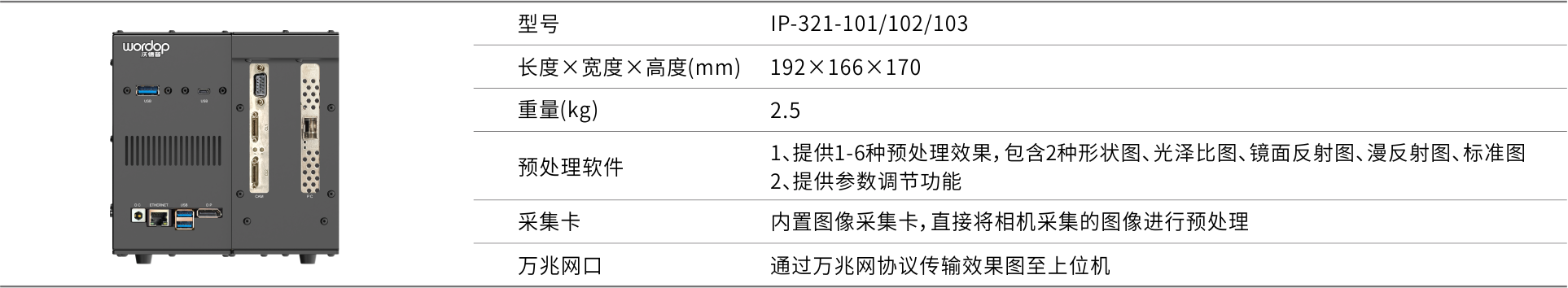

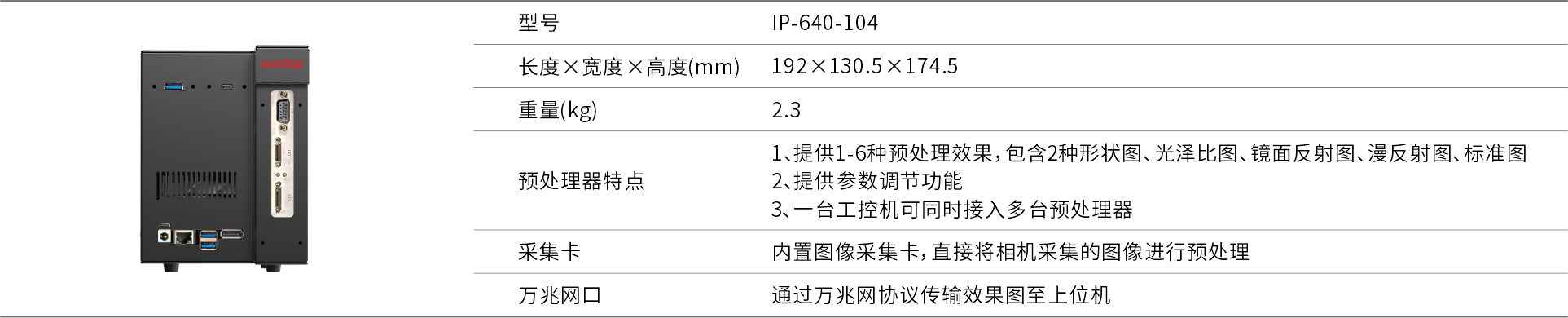

图像预处理器

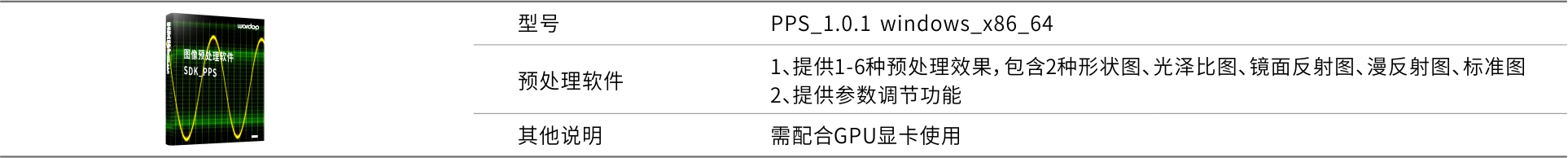

图像预处理软件

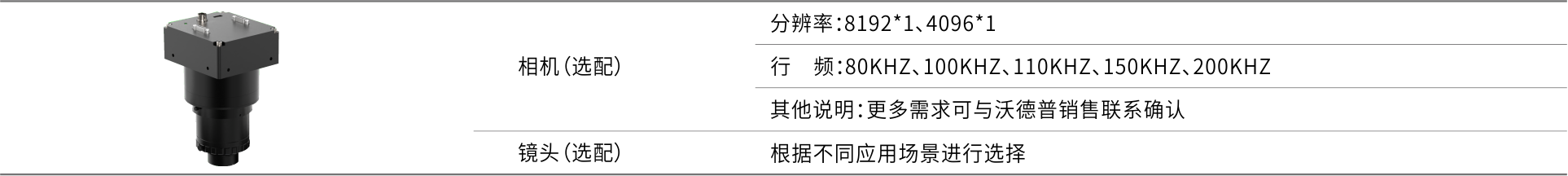

相机镜头

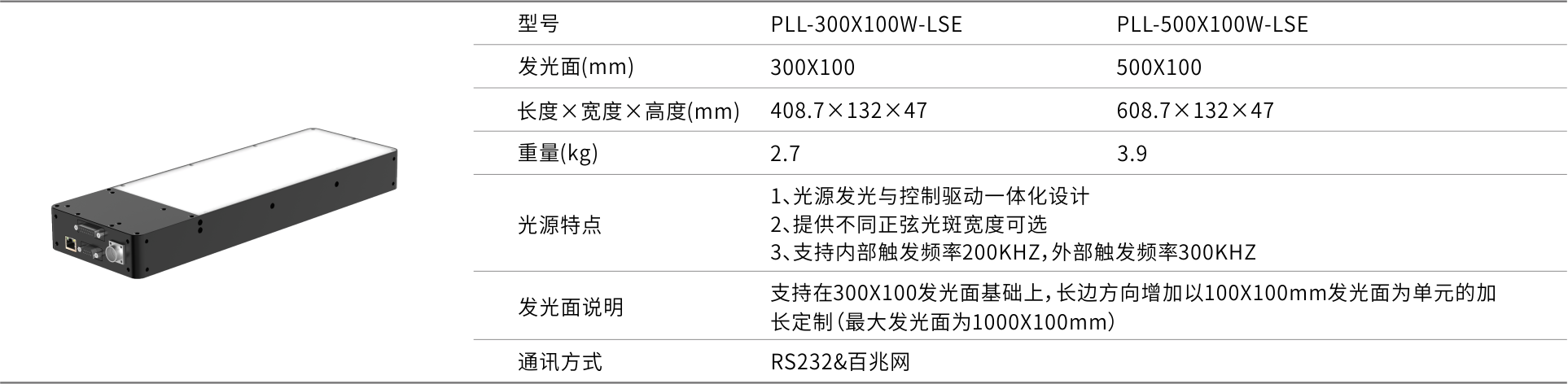

相位线阵光控光源



高亮相位线阵光控光源



高亮相位线阵光控光源



同轴相位线阵光控光源



转角同轴相位线阵光控光源

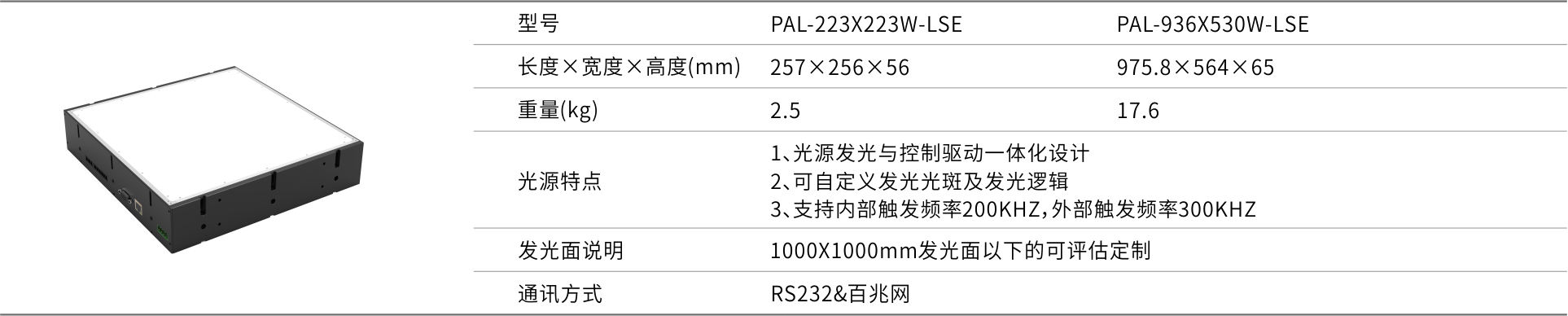

相位面阵光控光源



同轴相位面阵光控光源
