在消费类电池自动化产线上，外观检测始终是最容易“卡脖子”的环节。从手机、耳机到可穿戴设备，电池正朝着高能量密度、柔性封装快速迭代——铝塑膜软包、黑膜软包、圆柱电池、纽扣电池同台共线，材质不同、曲面不同、反光特性各异。传统打光方案要么过曝、要么欠曝，要么让缺陷被反光彻底“掩盖”，漏检、误检居高不下，换型调试更是耗时费力。

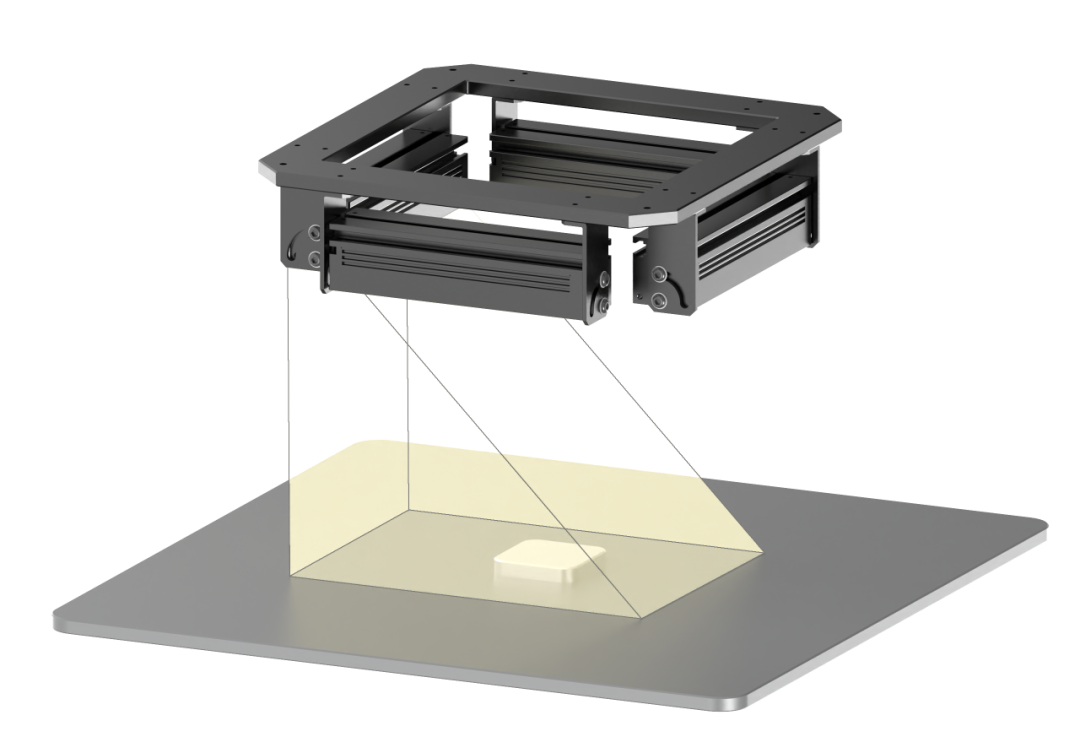

当“电池颜值”成为安全与品质的第一道关口，一双真正看得清的“智造之眼”，正是产线最需要的答案。东莞市沃德普自动化科技有限公司（简称沃德普）的2.5D光度立体检测方案，以多路时序光学为矛、以形貌重建算法为盾，让软包、纽扣、圆柱电池的表面缺陷，无处遁形。

消费类电池外观缺陷种类多、材质杂，传统光源方案普遍面临五重困境：

■ 材质复杂，一套光源无法通吃：铝塑膜高反光、黑膜低反射、钢壳镜面反射、圆柱曲面漫反射，普通常规光源很难适配全品类。

■ 缺陷微弱，成像对比度不足：褶皱、压痕、浅划痕、微小凹坑、鼓包，在普通光照下几乎“看不见”。

■ 高反光导致过曝，缺陷直接丢失：软包铝塑膜、金属钢壳极易产生镜面高光，把真实缺陷完全掩盖。

■ 无法区分“污渍”与“真实凹凸缺陷”：表面灰尘、油污容易被误判为凹坑、鼓包，造成大量误检。

■ 产线换型成本高：不同电池型号要频繁更换光源、调整角度，效率低、稳定性差。

要让缺陷从“看不见”到“一目了然”，需要的不是更亮的光，而是更“懂”表面的光

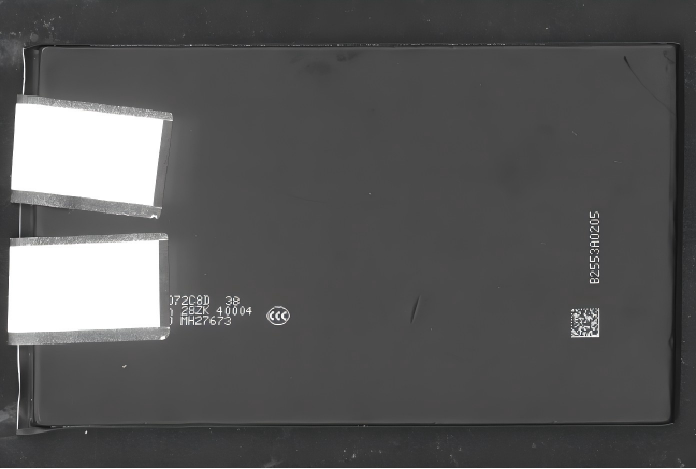

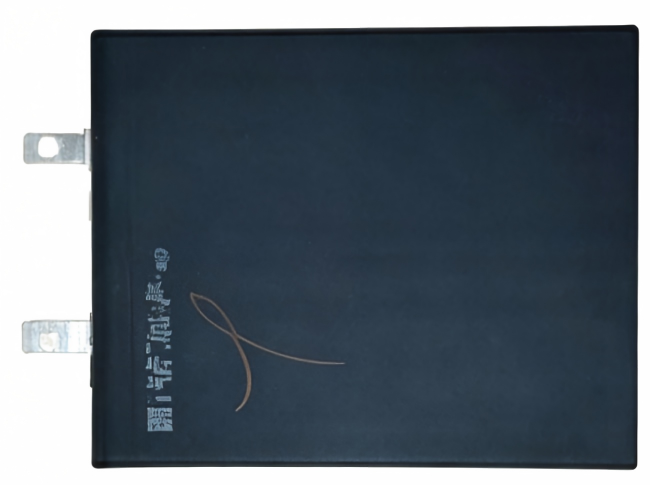

检测需求：褶皱、压痕等表面缺陷检测；

传统痛点：黑膜吸光，图像整体偏暗，微弱缺陷几乎看不见；表面纹理与缺陷难以区分；

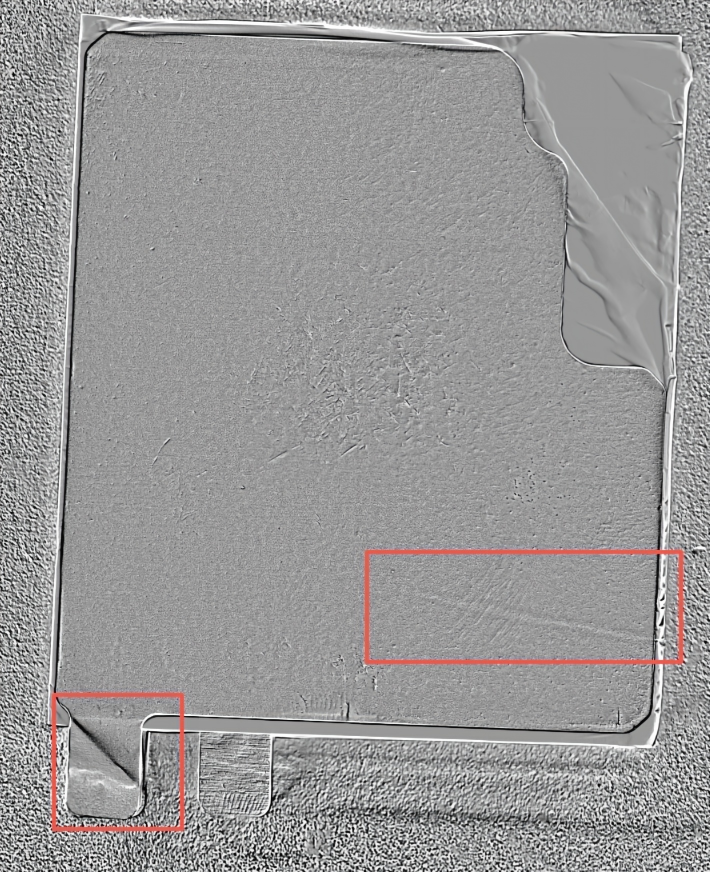

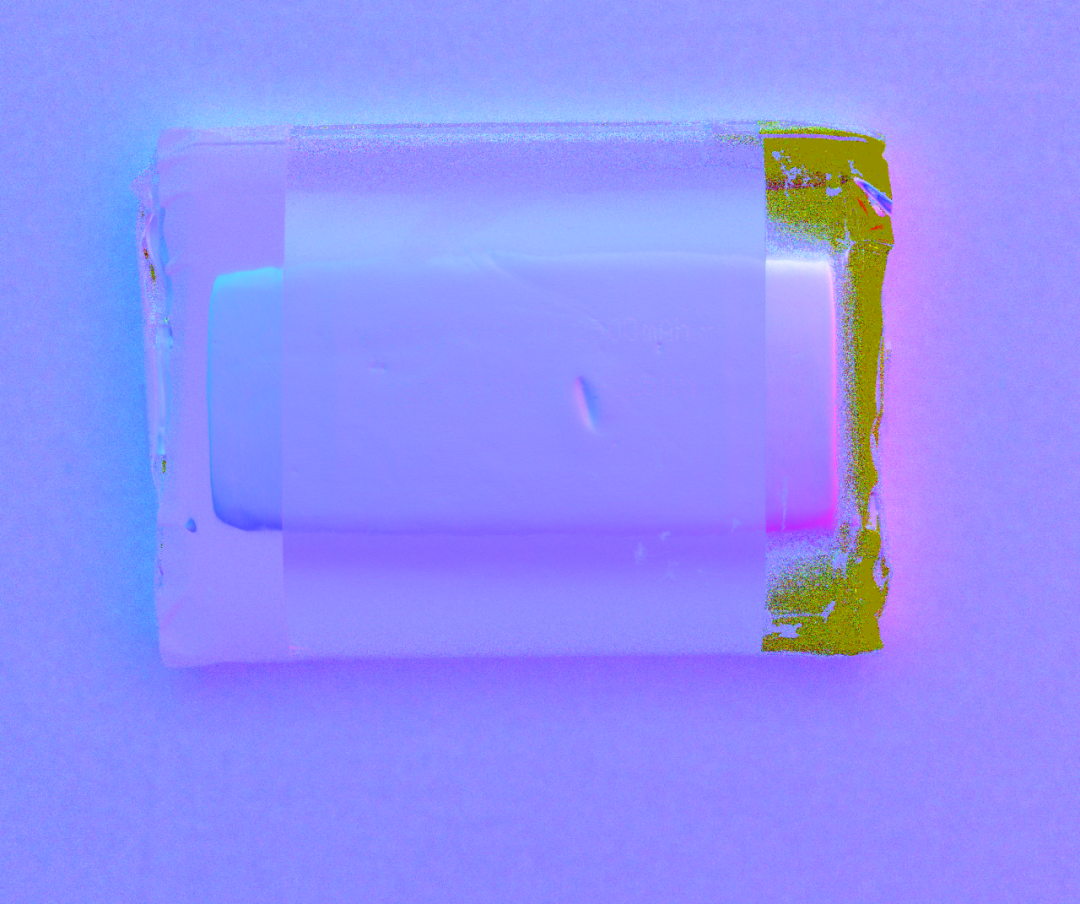

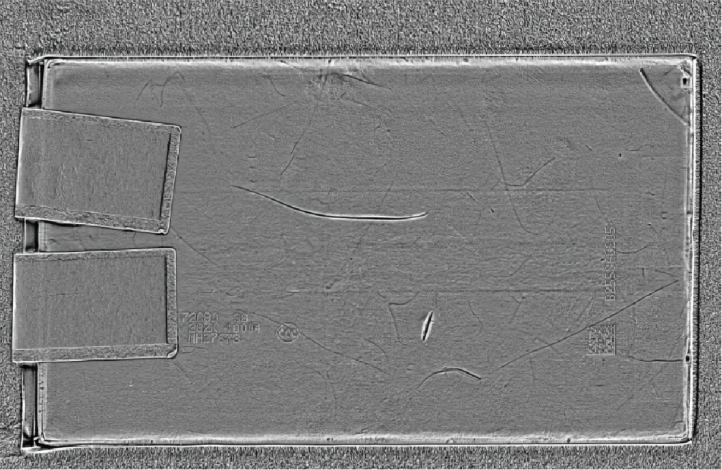

光度立体效果：多方向补光增强后，杂乱纹理被有效抑制，微弱划痕、凹坑、褶皱的对比度大幅提升，形貌清晰可见。

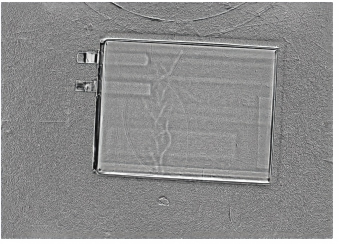

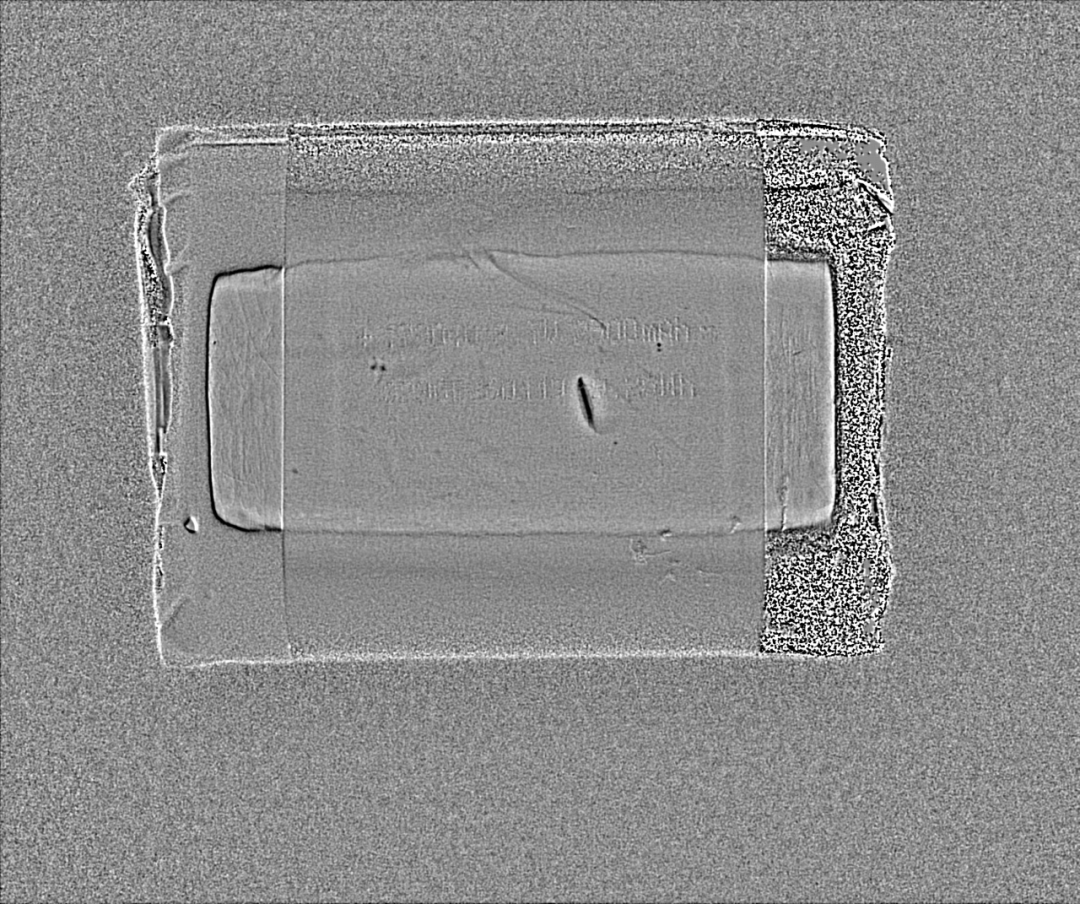

➤ 极耳未翻折电池

➤ 极耳未翻折电池

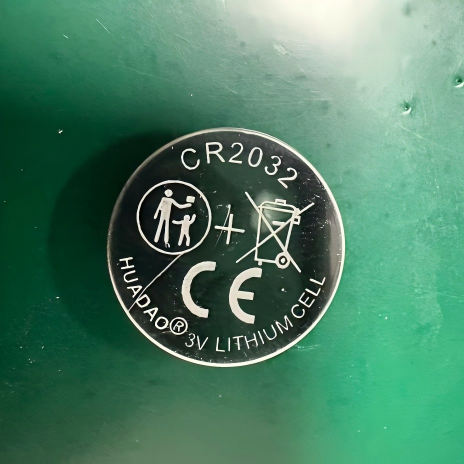

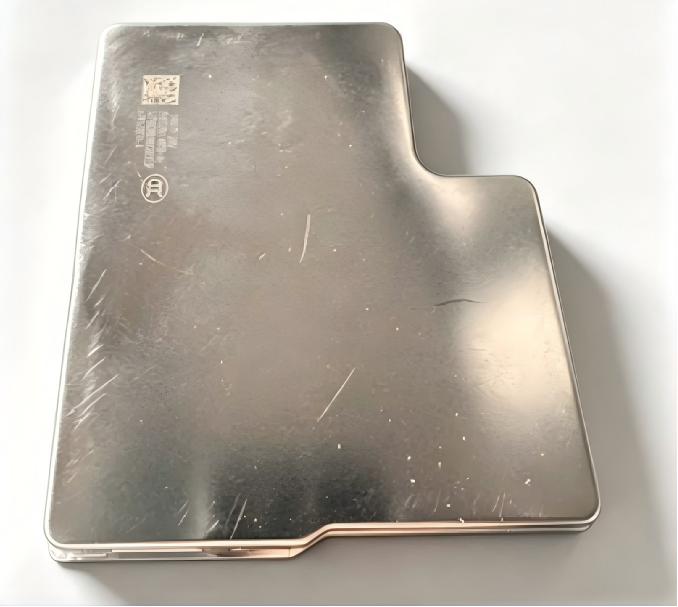

检测需求：表面划痕、凹点、压伤、印刷标识完整性、边缘缺陷；

传统痛点：金属壳面高反光，光斑掩盖缺陷；弧面边缘成像不均匀；

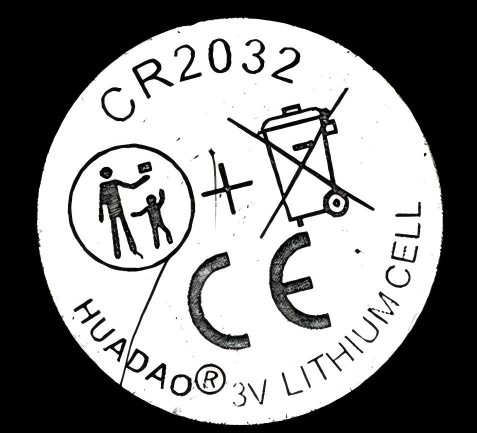

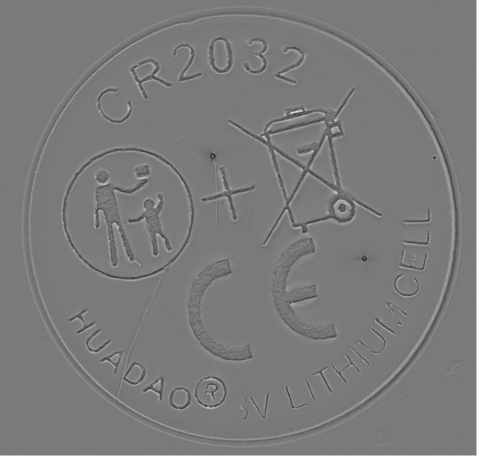

光度立体效果：重建表面法向量后，镜面反光被有效消除，细微划痕和凹坑以高对比度呈现；形貌图与最大值融合图可分别提取不同类型缺陷，印刷标识同样清晰可辨。

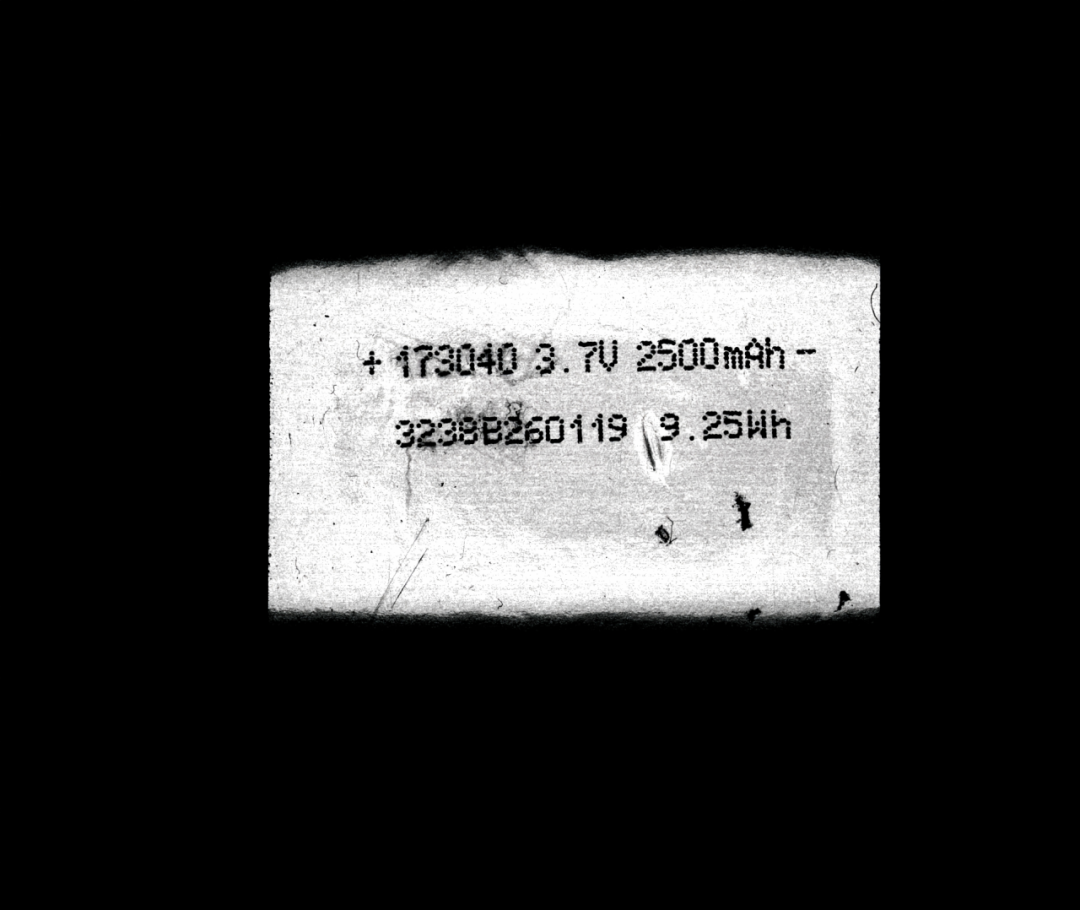

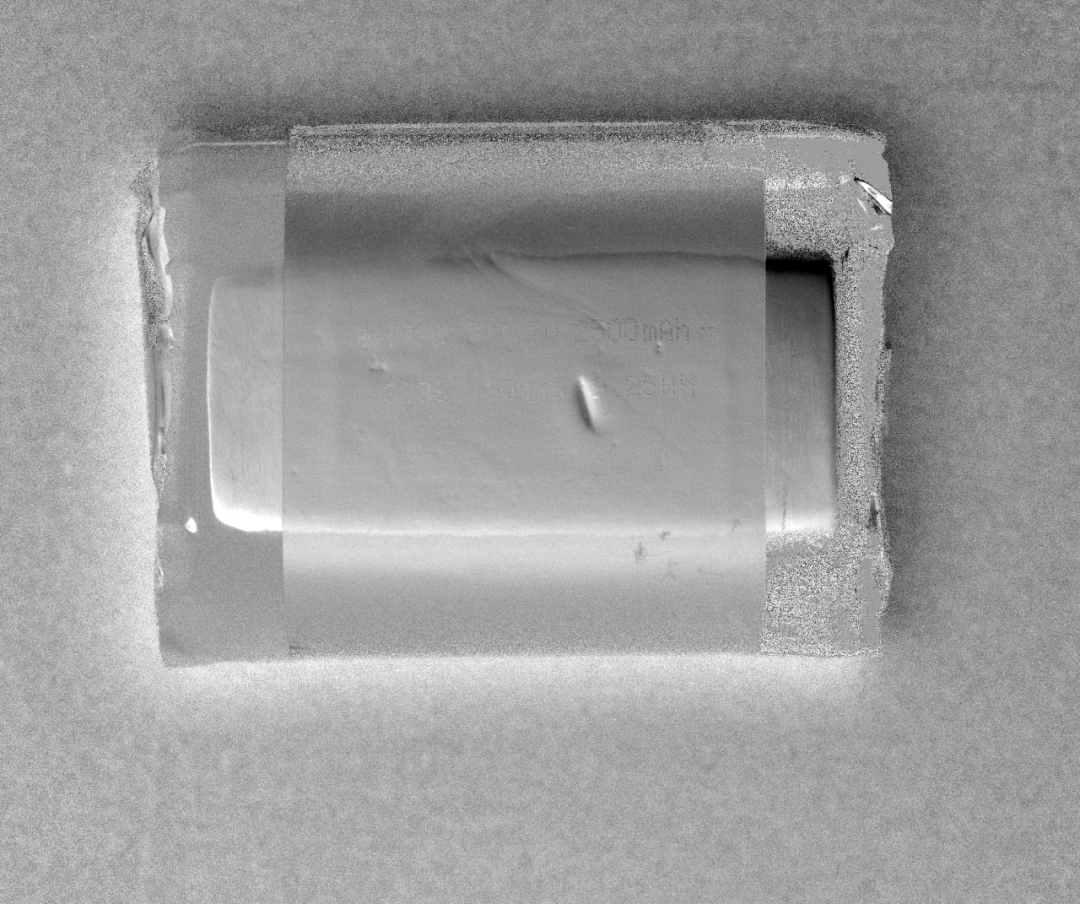

最大值融合图

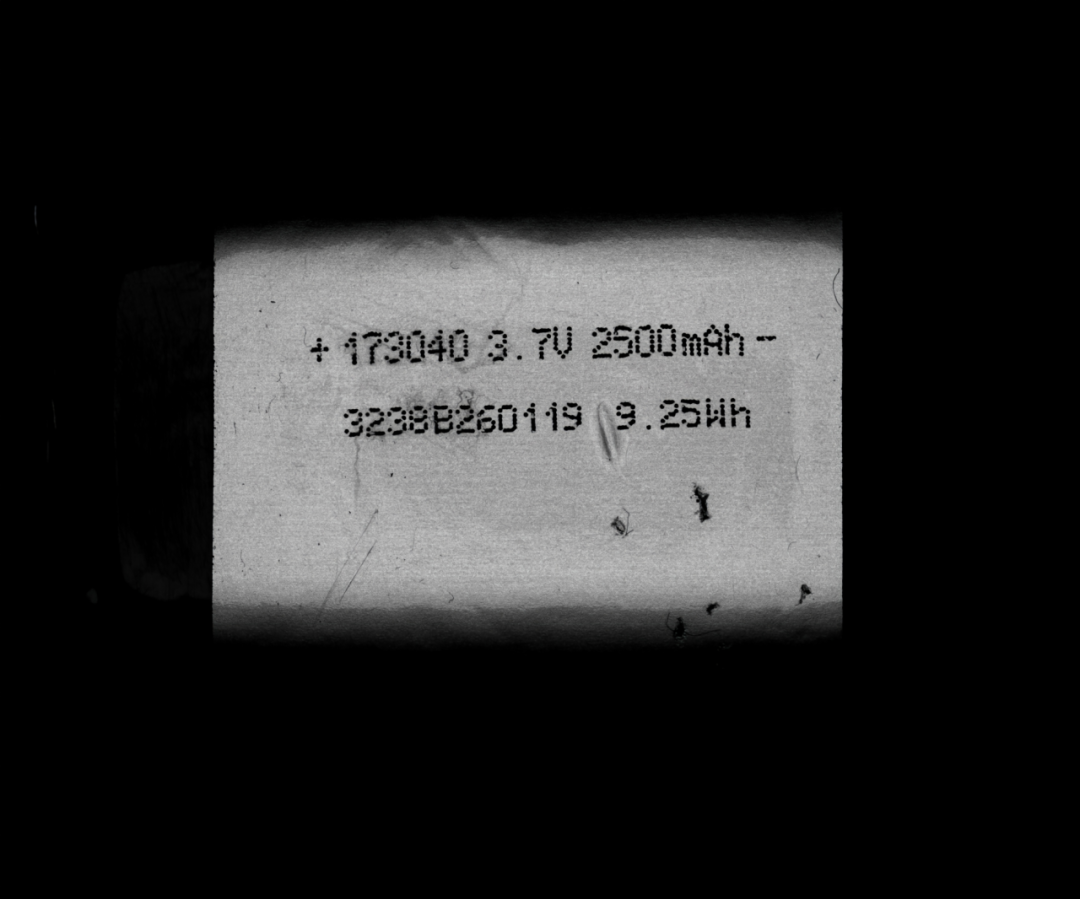

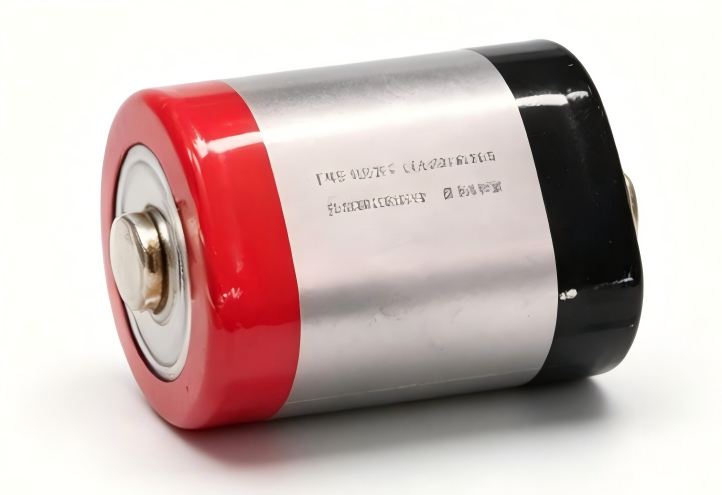

检测需求：包膜鼓包、褶皱、压伤、表面凹坑、划痕；

传统痛点：圆柱曲面光照不均，边缘与弧面成像效果差，鼓包等立体缺陷在传统2D图像中几乎不可见；

光度立体效果：多路光源覆盖圆周，输出最大值、法向量、反射率、灰度融合、曲率、相对高度等六维预处理图像，凹坑和鼓包一目了然。

➤ 六维预处理效果图（表面凹坑）

检测需求：极片打皱；

传统痛点：钢壳表面轻微凸起弱缺陷几乎看不见；表面纹理与缺陷难以区分；

光度立体效果：通过算法调整将电池表面轻微凸起以高对比度呈现。

消费电池的品质竞争，从来不只是容量与循环寿命的较量，更是制造细节的角力。当外观缺陷与安全隐患直接挂钩，检测环节早已不是产线上的“减速带”，而是守护品牌口碑的第一道防线。

沃德普2.5D光度立体检测方案，以全面覆盖的成像能力、微米可辨的形貌精度与高效稳定的产线节拍，为消费电池制造企业提供一站式外观检测解决方案——它不只是一套光源与算法，更是智造时代，对“零缺陷”承诺的光学表达。

■ 兼容软包 / 圆柱 / 纽扣 / 钢壳全品类；

■ 同时输出2D增强图+2.5D形貌图，信息维度翻倍；

■ 破解反光、弱对比度、误判三大核心难题；

■ 多路时序精准控制，适配高速产线节拍；

■ 成本远低于激光3D，部署更快、稳定性更强；

■ 自研光源、控制器与算法，服务响应更快。
